BADANIA WENTYLATORÓW

Rodzaje przeprowadzanych badań:

Badania wentylatorów

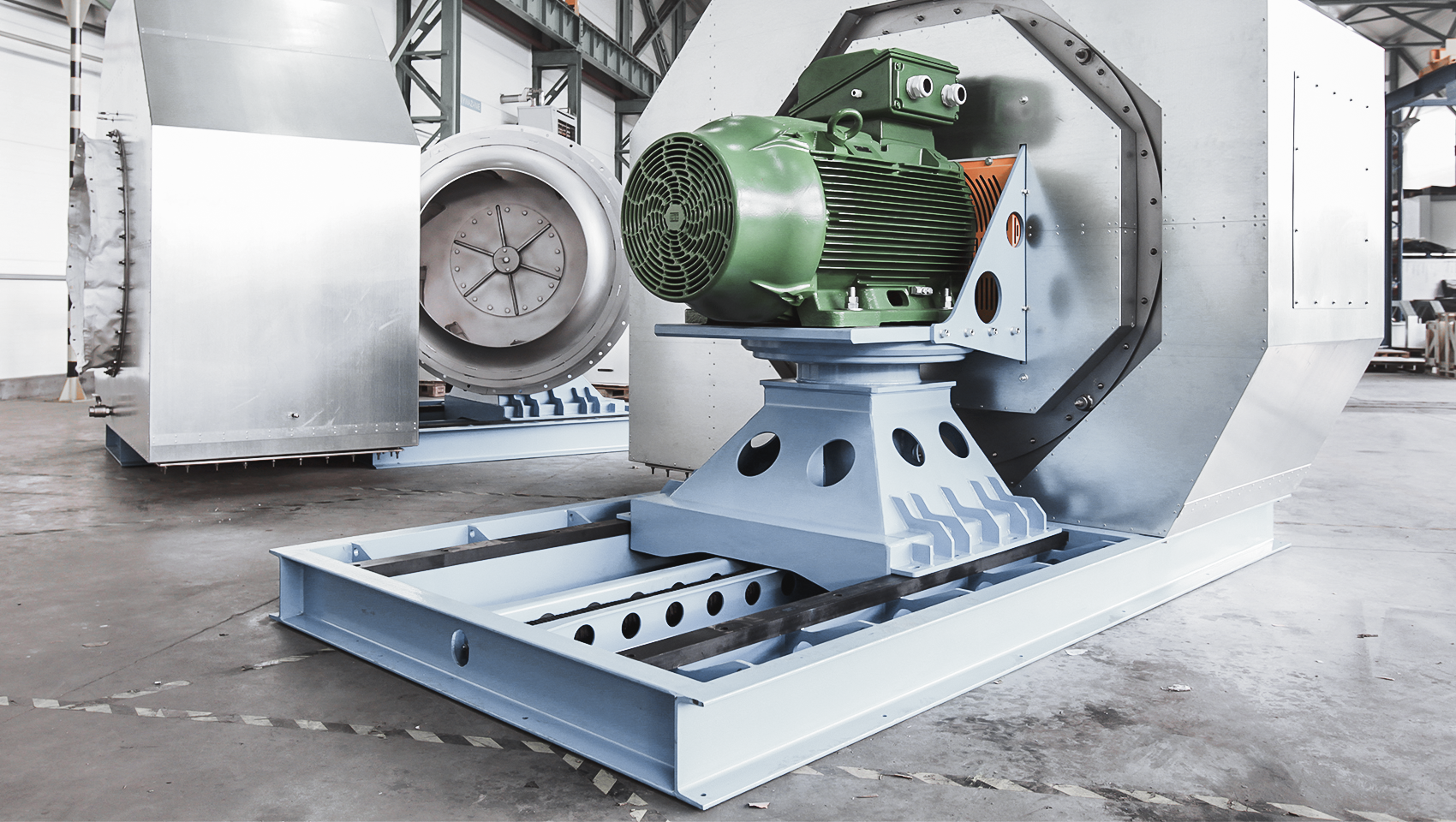

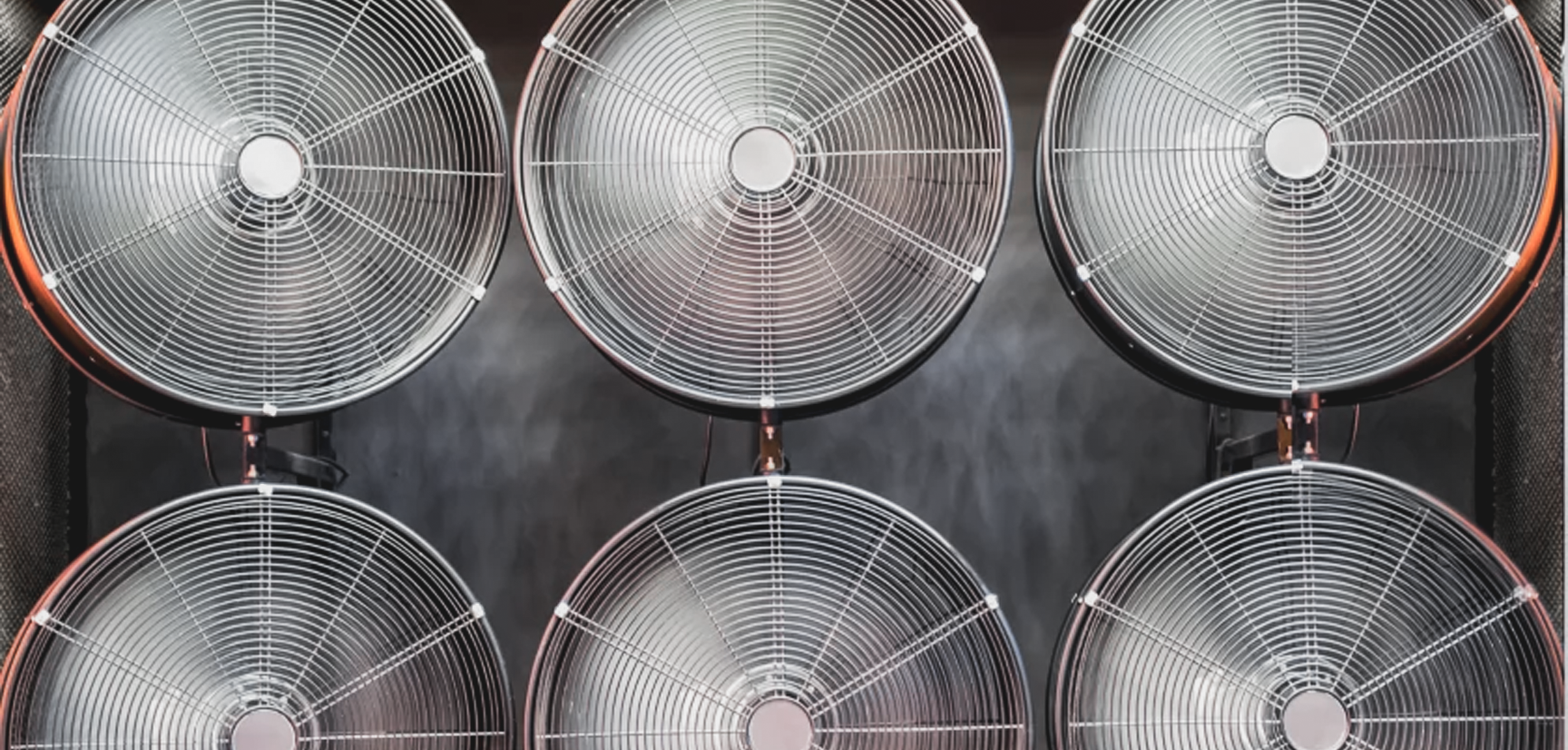

Wentylatory to maszyny przepływowe służące do przetłaczania par i gazów. Stosowane są powszechnie w instalacjach klimatyzacyjnych, chłodniczych, odpylających, suszarniczych i wielu innych. Rozróżnia się wentylatory promieniowe i osiowe. Podział ten wynika z ich konstrukcji i związany jest z kierunkiem przepływu czynnika przez wirnik. Wentylatory promieniowe zasysają powietrze osiowo i tłoczą je promieniowo, a wentylatory osiowe zasysają i tłoczą powietrze w kierunku osiowym.

Wentylatory osiowe stosowane są w przypadku zapotrzebowania na większe wydajności, natomiast wentylatory promieniowe używane są w przypadku gdy wymagane jest większe spiętrzenie.

W zależności od wielkości uzyskiwanego spiętrzenia ΔPc wentylatory można podzielić na:

  • niskociśnieniowe – ΔPc 720 [Pa],
  • średniociśnieniowe – 720 ]Pa] ΔPc 3600 [Pa],
  • wysokociśnieniowe – 3600 ]Pa] ΔPc 30000 [Pa].

Stosuje się również inne kryteria podziału wentylatorów związane z:

  • sposobem zabudowy w instalacji: ssące, ssąco-tłoczące, tłoczące;
  • zastosowaniem: np. przeciwwybuchowe, dachowe, do transportu pneumatycznego;
  • ilością wirników: np. jednostopniowe, wielostopniowe;
  • sposobem zasysania czynnika: jednostronne, dwustronne.

Podstawowe parametry wentylatora charakteryzujące jego pracę to wydajność, spiętrzenie , zapotrzebowanie mocy napędowej, moc użyteczna oraz sprawność.

Wydajność wentylatora to strumień objętości czynnika przetłaczanego przez urządzenie, spiętrzenie natomiast definiowane jest jako różnica ciśnień pomiędzy całkowitym ciśnieniem na wylocie, a całkowitym ciśnieniem na wlocie. Przyrost ciśnienia całkowitego wynika z przyrostu energii przekazanej czynnikowi poprzez wirnik wentylatora. Wartość mocy użytecznej oblicza się z iloczynu wydajności i spiętrzenia całkowitego oraz współczynnika korekcyjnego uwzględniającego ściśliwość gazu. Sprawnością całkowitą wentylatora nazywamy stosunek mocy użytecznej do mocy na wale.

Przedmiotem badania wentylatora jest wyznaczenie jego charakterystyki.

Charakterystyka obrazuje wewnętrzne warunki pracy wentylatora i jest zależnością ciśnienia od strumienia objętościowego. Dla określonego wentylatora i dla każdej prędkości obrotowej n istnieje krzywa, którą można wyznaczyć doświadczalnie.

Znajomość charakterystyki jest konieczna dla właściwego doboru wentylatora do określonych zastosowań, jak również w ocenie prawidłowości jego pracy.

Centralny Ośrodek Chłodnictwa proponuje swoim klientom następujące badania wentylatorów:

  • Pomiar wydajności,
  • Wyznaczanie sprężu,
  • Wyznaczanie charakterystyk pracy,
  • Określenie mocy użytecznej,
  • Określenie sprawności całkowitej.
