ventilator

Wentylatory to maszyny przepływowe służące do przetłaczania par i gazów. Stosowane są powszechnie w instalacjach klimatyzacyjnych, chłodniczych, odpylających, suszarniczych i wielu innych. Dla właściwego doboru wentylatora do określonych zastosowań, jak również w ocenie prawidłowości jego pracy niezbędna jest znajomość jego charakterystyki.

Podziału wentylatorów możemy dokonać na wiele sposobów, biorąc pod uwagę ich miejsce montażu, przeznaczenie itp., jednak zasadniczo rozróżnia się wentylatory promieniowe i osiowe. Podział ten wynika z ich konstrukcji i związany jest z kierunkiem przepływu czynnika przez wirnik. Wentylatory promieniowe zasysają powietrze osiowo i tłoczą je promieniowo, a wentylatory osiowe zasysają i tłoczą powietrze w kierunku osiowym.

Wentylatory osiowe stosowane są w przypadku zapotrzebowania na większe wydajności, natomiast wentylatory promieniowe używane są gdy wymagane jest większe spiętrzenie.

1
Charakterystyka badanego wentylatora
2
Charakterystyka badanego wentylatora wraz z charakterystykami obciążenia

W zależności od wielkości uzyskiwanego spiętrzenia ΔPc wentylatory można podzielić na:

  • niskociśnieniowe – ΔPc < 720 [Pa];
  • średniociśnieniowe – 720 [Pa] < ΔPc < 3600 [Pa];
  • wysokociśnieniowe – 3600 [Pa] < ΔPc < 30000 [Pa].

Stosuje się również inne kryteria podziału wentylatorów związane z:

  • sposobem zabudowy w instalacji: ssące, ssącotłoczące, tłoczące;
  • zastosowaniem: przeciwwybuchowe, dachowe, do transportu pneumatycznego;
  • ilością wirników: jednostopniowe, wielostopniowe;
  • sposobem zasysania czynnika: jednostronne, dwustronne

Podstawowe parametry wentylatora, charakteryzujące jego pracę to: wydajność, spiętrzenie, zapotrzebowanie mocy napędowej, moc użyteczna oraz sprawność.

Wydajność wentylatora to strumień objętości czynnika przetłaczanego przez urządzenie, natomiast spiętrzenie definiowane jest jako różnica ciśnień pomiędzy całkowitym ciśnieniem na wylocie, a całkowitym ciśnieniem na wlocie. Przyrost ciśnienia całkowitego wynika z przyrostu energii przekazanej czynnikowi poprzez wirnik wentylatora. Wartość mocy użytecznej oblicza się z iloczynu wydajności i spiętrzenia całkowitego oraz współczynnika korekcyjnego uwzględniającego ściśliwość gazu. Sprawnością całkowitą wentylatora nazywamy stosunek mocy użytecznej do mocy na wale.

5

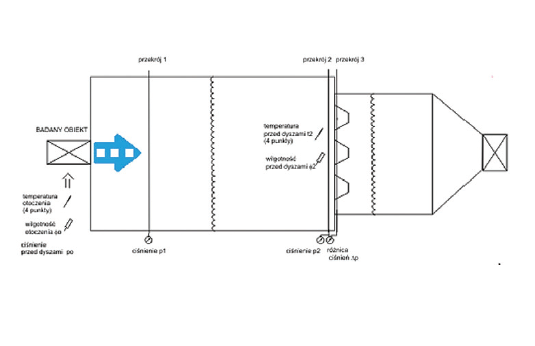

Schemat stanowiska pomiarowego

Wyznaczanie charakterystyki wentylatora

Charakterystyka wentylatora obrazuje wewnętrzne warunki pracy wentylatora i jest zależnością ciśnienia od strumienia objętościowe- go. Dla określonego wentylatora i dla każdej prędkości obrotowej n istnieje krzywa, którą można wyznaczyć doświadczalnie.

Znajomość takiej charakterystyki jest konieczna dla właściwego doboru wentylatora do określonych zastosowań, jak również w ocenie prawidłowości jego pracy.

Przykładowe charakterystyki przedstawiono na rysunkach 1. i 2.

Stanowisko pomiarowe umożliwia: Centralny Ośrodek Chłodnictwa wykonuje badania wentylatorów zgodnie z normami ANSI / AMCA 210 ANSI / ASHRAE 51.

  • wyznaczanie maksymalnego strumienia powietrza przy „swobodnym wydmuchu”, czyli przy symulacji wydmuchu powietrza z urządzenia do przestrzeni otwartej, jak w rzeczywistych warunkach pracy urządzenia;
  • wyznaczanie maksymalnego ciśnienia statycznego, jakie może uzyskać obiekt badany wydmuchujący powietrze do przestrzeni zamkniętej;
  • wyznaczanie charakterystyki pracy obiektu badanego (zależności pomiędzy ciśnieniem statycznym a objętościowym strumieniem powietrza) – ilość wyznaczanych punktów charakterystyki usta- la się indywidualnie w zależności od wymaganej dokładności.
3
Badany wentylator z wirnikiem pięciołopatkowym
4
Badany wirnik pięciołopatkowy o innym kształcie
i kącie nachylenia łopatek

Centralny Ośrodek Chłodnictwa proponuje swoim klientom następujące badania wentylatorów:

  • pomiary rzeczywistego wydatku wentylatora;
  • wyznaczanie sprężu wentylatora;
  • wyznaczanie charakterystyk pracy wentylatora;
  • komplet badań do oceny zgodności wyrobów z dyrektywą LVD;
  • badania bezpieczeństwa elektrycznego (znak B);
  • określenie mocy użytecznej;
  • określenie sprawności całkowitej;
  • wyznaczanie wydatku powietrza zespołu, wentylator-parownik, wentylator-skraplacz;
  • wyznaczenie charakterystyk wentylatorów dla różnych kombinacji ich elementów i para- metrów konstrukcyjnych takich jak silniki, wirniki, kąty pochylenia łopatek.



Dodatkowe testy:

  • testy bezpieczeństwa elektrycznego zgodnie z PN-EN 60335-2-80;
  • pomiar prędkości obrotowej;
  • termografia (z wykorzystaniem kamery termowizyjnej)
  • ocena poprawności pracy łożysk, iskrzenia szczotek oraz styczników, przekaźników bezpieczników w skrzynkach elektrycznych za pomocą wykrywacza ultradźwiękowego;
  • inne testy na życzenie
