Wybrane zagadnienia dotyczące przewozu leków i szczepionek

Wybrane zagadnienia dotyczące przewozu leków i szczepionek

– certyfikacja GDP/DPD oraz mapowanie przestrzeni ładunkowej według DIN 91323

Rozporządzenie Ministra Zdrowia w sprawie Dobrej Praktyki Dystrybucyjnej dotyczącej produktów leczniczych nakłada na przedsiębiorców, prowadzących obrót hurtowy tymi produktami, między innymi obowiązek mapowania temperatury przestrzeni ładunkowej pojazdów przeznaczonych do ich przewożenia. W naszym kraju brak jednak jednolitych wymagań dotyczących kwalifikowania i certyfikowania pojazdów do transportu leków. Jednostki wykonujące tego typu usługi ustalają własne kryteria postępowania, które nierzadko nie mają pokrycia w jakichkolwiek standardach technicznych lub metodach badawczych stosowanych przez kompetentne instytucje krajowe (np. Centralny Ośrodek Chłodnictwa COCH w Krakowie) i zagraniczne.

Na ujednolicenie postępowań krajowych w zakresie  produkcji, badań i certyfikowania pojazdów do dystrybucji leków pozwala opublikowany przez PKN dokument PKN-DIN SPEC 91323:2019-08 „Pojazdy użytkowe o regulowanej temperaturze używane do dystrybucji produktów farmaceutycznych (dla ludzi lub do celów weterynaryjnych) — Wytyczne dotyczące kwalifikacji” w polskiej wersji językowej [2]. Wydanie dokumentu nastąpiło z  inicjatywy i przy udziale Centralnego Ośrodka Chłodnictwa COCH w Krakowie. COCH jako członek Komitetu ds. chłodnictwa PKN  i równocześnie jednostka naukowa uprawniona do badań i certyfikowania zarówno pojazdów chłodniczych w zakresie ATP jak i pojazdów do przewozu leków, już znacznie wcześniej wskazywał na trudności w kompletowaniu wymagań odnoszących się do warunków badań  i certyfikowania  pojazdów do transportu i dystrybucji produktów wrażliwych na zmiany temperatury, w szczególności leków i szczepionek [3].

Niespełna kilka miesięcy po opublikowaniu dokumentu zmieniła się sytuacja epidemiczna na świecie co tym bardziej powinno zwrócić uwagę naszych krajowych instytucji zajmujących się nadzorem nad farmaceutykami na niezbyt jasne przepisy dotyczące ich transportowania. W niniejszym artkule starano się w jak najbardziej przystępny sposób przybliżyć treść dokumentu, który mógłby rozwiązać ten problem.

 KLASYFIKACJA POJAZDÓW

Dokument przywiduje dwie podstawowe kategorie pojazdów, na podstawie których dobierane są warunki i procedury badawcze:

  • Kategoria A – to samochody dostawcze (furgony)
  • Kategoria B – to ciężarówki skrzyniowe, przyczepy, naczepy

Każda z tych kategorii obejmuje pojazdy, których nadwozia posiadają:

  1. podobny kształt i  przekroje poprzeczne;
  2. zbliżony zakres długości;
  3. taki sam rodzaj i jakość izolacji ścian komór;
  4. urządzenia chłodnicze i grzewcze tego samego typu;
  5. zachowane podobieństwo systemów i rozmieszczenia kanałów  przepływu  powietrza.

Specyfikacja zawiera również wykaz dokumentów, które  powinny  zostać przedłożone w ramach kwalifikacji.



WARUNKI BADAŃ

Wymagania dotyczące systemów pomiaru temperatury

Dla systemów pomiaru temperatury stosowanych do kwalifikacji pojazdów zgodnie z PKN-DIN SPEC 91323 obowiązuje limit błędu ≤ ± 0,5 K, kalibracji każdego z przyrządów należy dokonywać nie rzadziej niż raz na rok.

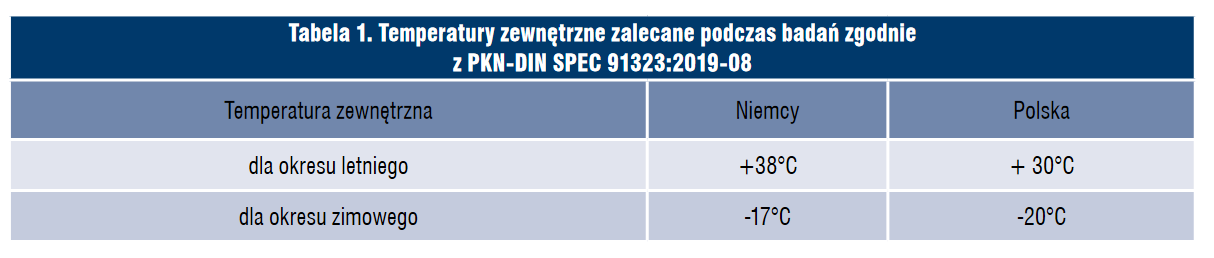

Wymagane temperatury otoczenia (zewnętrzne)

Zostały określone jako obwiązujące dla obszaru Niemiec, zamieszczono jednak zastrzeżenie, że wówczas gdy pojazdy będą użytkowane w innych rejonach, jako podstawę wyznaczenia tych temperatury należy przyjąć maksymalne i minimalne  temperatury miejscowe.

 Informacja na temat temperatur na terenie Polski zawarta jest w Załącznik NA do PKN-DIN SPEC 91323.


Wymagane temperatury w przestrzeni ładunkowej (wewnętrzne)

Zakres temperatur wewnętrznych ustalany jest przez producentów leków. PKN-DIN SPEC 91323 prezentuje sześć takich możliwych zakresów,  z zastrzeżeniem że mogą być stosowane inne zakresy temperatur niż określone w tabeli poniżej wynikające z odpowiednich wymagań jakościowych dotyczących towarów, które mają być transportowane zgodnie z zaleceniami klienta

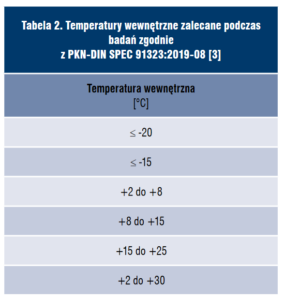

Tabela 2. Temperatury wewnętrzne zalecane podczas badań zgodnie z PKN-DIN SPEC 91323:2019-08  [3]

UWAGI:

  1. Przy minimalnej temperaturze zewnętrznej należy osiągnąć co najmniej górną natomiast dla maksymalnej co najmniej dolną granicę temperatury dla określonego zakresu temperatur przewozu.
  2. Pojazdy użytkowe kategorii A i B powinny być badane co najmniej w jednym z zakresów temperatur.
  3. W przypadku pojazdów wielokomorowych doboru zakresów temperatur, badań i podziałów na strefy temperaturowe dokonuje się zgodnie z wytycznymi określonymi w PKN-DIN SPEC 91323.

Rozmieszczenie punktów pomiaru temperatur zewnątrz nadwozia

Temperatura na zewnątrz nadwozia powinna być mierzona co najmniej przez cztery czujniki rozmieszczonych w środku czterech największych zewnętrznych powierzchni komór (np. dach, podłoga, ściany boczne) w odległości 100 mm od ich powierzchni.

W przypadku samochodów dostawczych (pojazdów kategorii A) należy umieścić dodatkowy czujnik temperatury w kabinie kierowcy, w połowie wysokości jej tylnej ściany, w odległości 100mm od jej powierzchni.

Rozmieszczenie punktów pomiaru temperatur wewnątrz komory ładunkowej

Rozmieszczeniu punktów pomiarowych uzależnione jest od wymiarów komór  ładunkowych. Komory pojazdów kategorii A i B są traktowane oddzielnie i w  każdej z tych kategorii komory zostały  podzielone na dwie grupy  w zależności od długości ich przestrzeni ładunkowej.

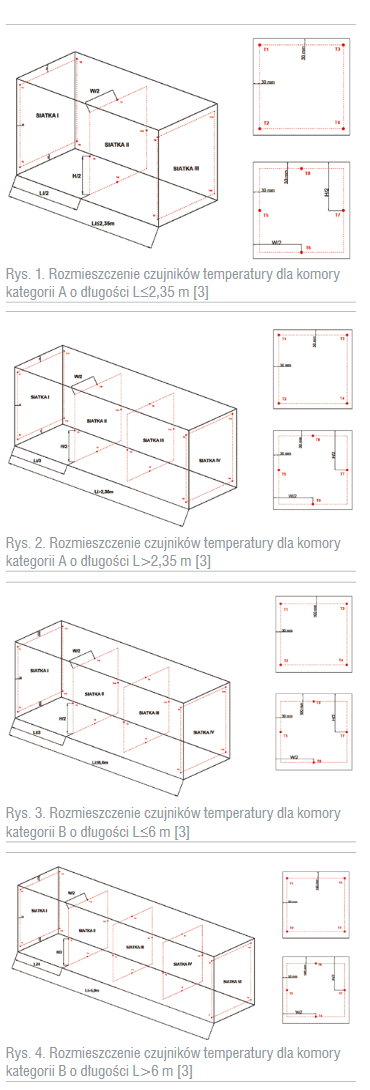

Rozmieszczenie czujników pomiarowych schematycznie przedstawiono na  (Rys. 1 do 4).

PROCEDURA BADAŃ

Badania powinny być przeprowadzane przy określonych prędkościach obrotowych urządzenia chłodniczego lub grzewczego w zależności od rodzaju napędu tych urządzeń, tj. dla napędu niezależnego od silnika pojazdu oraz napędu realizowanego bezpośrednio lub pośrednio przez silnik spalinowy pojazdu

Prędkości biegu jałowego i średnie prędkości robocze określane są zgodnie z DIN EN 16440-1:2015-05

W trakcie badań rejestrowane są m.in. następujące parametry: temperatury wewnętrzne i zewnętrzne, nastawy temperatur zadanych na sterowniku oraz czas chłodzenia, prędkość obrotowa, czas osiągnięcia temperatury nastawy itd.

Przewidziano badania pojazdu w warunkach letnich, zimowych (sprawdzenie systemu chłodniczego i grzewczego) oraz symulację zakłóceń i awarii.

1.  Badanie pojazdu w warunkach letnich – tryb chłodzenia
 Przygotowanie pojazdu do badań

Pojazd z otwartymi drzwiami komory ładunkowej i wyposażonego w kompletny system pomiaru temperatur umieszczany jest w komorze badawczej i wystawiany na działanie temperatury zewnętrznej, przykładowo  +38°C, w celu wyrównania z tą temperaturą temperatury ścian badanej komory.

Czas wyrównania temperatur powinien wynosić co najmniej 6 h.

Po wyrównaniu temperatur drzwi nadwozia  są zamykane i uruchomiane jest urządzenie chłodnicze z właściwą nastawą temperatury, jest to początek fazy chłodzenia.

I Faza chłodzenia

Zostaje ona zakończona gdy wskazania wszystkich czujników pomiarowych temperatury wewnętrznej znajdują się w wymaganym zakresie  temperatur.

II Stan ustalony i odszranianie

Kontynuacja poprzedniej fazy, trwająca co najmniej 2 h w zakresie sterowanym regulatorem temperatury. Jeśli badanie przeprowadzane jest dla temperatur przewozu z zakresu 2 co 8 °C lub niższych to po 2 h badań należy przeprowadzić proces odszraniania, po zakończeniu którego należy kontynuować badanie przez kolejne 2h

III Symulacja zakłóceń i awarii

Po zakończeniu fazy II badania przeprowadzany jest test wpływu otwarcia drzwi nadwozia oraz symulacja awarii agregatu.

2.  Badanie pojazdu w warunkach zimowych – tryb grzewczy
Przygotowanie pojazdu do badań

Wygląda analogicznie jak dla warunków letnich, z tym że temperatura zewnętrzna odpowiada warunkom zimowy (np. jest to -20°C)

Po wyrównaniu temperatur drzwi nadwozia  są zamykane i uruchomiane jest urządzenie grzewcze z właściwą nastawą temperatury, jest to początek fazy ogrzewania.

I Faza nagrzewania

Zostaje ona zakończona gdy wskazania wszystkich czujników pomiarowych temperatury wewnętrznej znajdują się w wymaganym zakresie  temperatur.

II Stan ustalony

Kontynuacja poprzedniej fazy, trwająca co najmniej 2 h w zakresie sterowanym regulatorem temperatury

III Symulacja zakłóceń i awarii

Symulacje przeprowadza się analogicznie jak dla warunków letnich.

KRYTERIA OCENY WYNIKÓW BADAŃ

– Badanie w trybie chłodzenia /  nagrzewania

Wyniki jest pozytywy jeśli w okresie końcowych 2 godzin  stanu ustalonego, temperatury we wszystkich punktach pomiaru mieszczą się w wymaganym zakresie.

– Symulacja zakłóceń i awarii urządzeń

Wyniki badań symulacji zakłóceń uznaje się za pozytywne, jeśli po ponownym uruchomieniu urządzenia zostaną przywrócone temperatury wewnątrz nadwozia osiągnięte podczas stanu ustalonego.

Nie ma kryteriów akceptacji wyników testów symulacji awarii, jednakże informacje te są bardzo pomocne i zalecane przy planowaniu środków zabezpieczających ładunek w przypadku wystąpienia takiej sytuacji.

PODSUMOWANIE

Wykorzystanie prezentowanego w artykule dokumentu jest pomocne we wprowadzeniu i stosowaniu ujednoliconych kryteriów badań i certyfikacji środków transportu przez różne laboratoria badawcze i jednostki certyfikujące. Umożliwia uznawanie przez jednostkę certyfikującą badań egzemplarza wzorcowego, w przypadku wnioskowania przez producenta o certyfikację produkowanych przez niego seryjnie identycznych środków transportu.

Wymagania mogą być także przydatne w procesie projektowania specjalistycznych środków transportu dla transportu leków. Spełnienie wymagań zawartych w przedmiotowej Specyfikacji ułatwi producentom i użytkownikom środków transportu produktów farmaceutycznych uzyskanie certyfikatu  Good Distribution Practices (GDP) powszechnie uznawanego  w krajach naszego kontynentu [3]

Certyfikacja dobrych praktyk dystrybucji (GDP) wymaga, aby osoby mające do czynienia z produktami farmaceutycznymi spełniały rygorystyczne normy Światowej Organizacji Zdrowia (WHO) w zakresie bezpieczeństwa i ochrony. Chociaż certyfikacja GDP nie jest wymogiem globalnym, unijne firmy farmaceutyczne i ich partnerzy logistyczni muszą przestrzegać przepisów GDP.

Program certyfikacji Dobrej Praktyki Dystrybucyjnej (ang. Good Distribution Practices – GDP), wdrożony w COCH, określa warunki niezbędne do uzyskania stosownego certyfikatu (EU GDP) dla środków transportu (pojazdów) przeznaczonych do przewozu i przechowywania produktów wrażliwych (produktów wrażliwych na temperaturę), w tym leków, na zgodność z wymaganiami dokumentu normatywnego – Wymagania dotyczące Dobrej Praktyki Dystrybucyjnej w odniesieniu do środków transportu produktów wrażliwych transportowanych w kontrolowanej/regulowanej temperaturze.

Uzyskanie certyfikatu (EU GDP) dla określonego typu/modelu środka transportu (pojazdu) przeznaczonego do przewozu i przechowywania produktów wrażliwych jest dostępne każdemu producentowi/dostawcy, który zapewnia stabilne warunki organizacyjno-techniczne do produkcji/dostarczania wymienionych środków transportu o określonych parametrach potwierdzonych stosownymi badaniami.

Certyfikat może być wydany dla środka transportu (pojazdu), który posiada aktualny certyfikat ATP i spełnia wymagania ww. dokumentu w zakresie określonym przez producenta/dostawce we wniosku o certyfikację.



Centralny Ośrodek Chłodnictwa „COCH” w Krakowie jako jedyny w Polsce
  • jest akredytowaną jednostką certyfikującą wyroby, m.in. środki transportu produktów wrażliwych transportowanych w kontrolowanej/regulowanej temperaturze (akredytacja Polskiego Centrum Akredytacji nr AC 036), spełniającą wymagania normy PN-EN ISO/IEC 17065.
  • posiada laboratorium akredytowane w zakresie m. in. na badań zgodnie z normą PKN-DIN SPEC 91323:2019-08  (akredytacja Polskiego Centrum Akredytacji nr AB 308), spełniającą wymagania normy PN-EN ISO/IEC 17025

Wykonujemy badania rozkładu temperatur (tzw. mapowanie) wnętrza izolowanych cieplnie nadwozi z zainstalowanym agregatem chłodniczym lub chłodniczo-grzewczym, dla środków transportu jedno- lub wielokomorowych, dla okresu zimowego i letniego. Na podstawie badania określony zostaje rozkład temperatur (mapa temperatur) wewnątrz środka transportu (wraz z identyfikacją miejsc o minimalnej i maksymalnej temperaturze) oraz porównanie uzyskanych średnich wyników pomiarów temperatury z temperaturami odczytanymi przez czujniki będące na wyposażeniu środka transportu. W Tabeli 3 zamieszczono przykładowy program badań.

Dysponujemy komorami badawczymi z możliwością symulacji warunków letnich i zimowych w bardzo szerokim zakresie oraz profesjonalnym sprzętem pomiarowym. Wymiary komór pozwalają na przeprowadzanie badań wszelkiego rodzaju nadwozi (naczepy, przyczepy, samochody, furgony, cysterny itp.)

Podstawowe dane techniczne jednej z komór badawczych:

    • Wymiary geometryczne: długość 22m, wysokość 5m, szerokość 4m;
    • Zakres regulacji temperatury: od -30°C do +55°C;
    • Zakres regulacji wilgotności względnej: od 20% do 100%;
    • Zakres regulacji prędkości powietrza: od 0 m/s do 5 m/s

Laboratorium zgodnie z ustaleniami z klientem wykonuje również inne nietypowe badania ramach dostępnych możliwości badawczych.

Na życzenie klienta istnieje możliwość modyfikacji programu badań, np. wydłużenie czasu badania, umieszczenie dodatkowych czujników temperatury, symulacja dodatkowych awarii, badanie nadwozia z załadunkiem, badanie nadwozia przy różnych ustawieniach ściany/ścian działowych itp.

Wykonujemy  także badania rozkładu temperatur w komorach stacjonarnych.


LITERATURA
  1. ROZPORZĄDZENIE MINISTRA ZDROWIA z dnia 13 marca 2015 r. w sprawie wymagań Dobrej Praktyki Dystrybucyjnej DZIENNIK USTAW RZECZYPOSPOLITEJ POLSKIEJ Warszawa, dnia 19 marca 2015 r. Poz. 381
  2. PKN-DIN SPEC 91323:2019-08 PKN Warszawa
  3. Warczak W., Szczepański B., Bednarczyk L., Niedojadło D. Kurcz L., Środki transportu o regulowanej temperaturze przeznaczone do dystrybucji produktów farmaceutycznych – wymagania wg PKN-DIN SPEC 91323, Chłodnictwo, nr 1, 2020
  4. https://coch.pl/ dostęp 18.02.2021
  5. Program Certyfikacji PR-06. Certyfikacja Dobrych Praktyk Dystrybucyjnych w odniesieniu do środków transportu produktów wrażliwych transportowanych w kontrolowanej/regulowanej temperaturze. COCH Kraków, 2016.
  6. DIN SPEC 91323: 2016-03 BEUTH  VERLAG GmbH, 10772 Berlin



Artykuł przygotowali:
mgr inż. Dorota Niedojadło +48 667 600 635
mgr inż. Bogdan Szczepański +48 503 021 131
laboratorium@coch.pl     certyfikacja@coch.pl
